YHY60A矿用本安型数字压力计产品手册

YHY60A矿用本安型数字压力计产品手册

一、产品概述

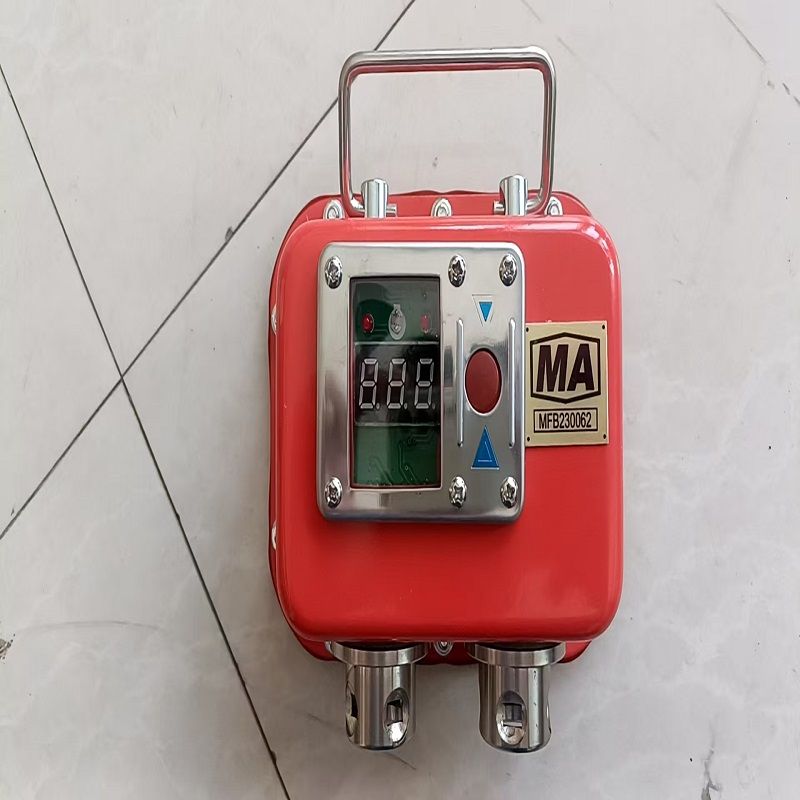

产品名称：YHY60A矿用本安型数字压力计
产品型号：YHY60A
产品类型：矿用本质安全型检测仪表
品牌厂商：泰安华纳机电设备有限公司

核心用途：
专为煤矿井下恶劣环境设计，用于实时监测液压支架、乳化液泵站、管路系统等关键设备的压力参数。设备符合矿用本质安全要求，可直接在爆炸性气体环境中使用，是煤矿智能化监测系统的重要终端节点。

执行标准：

• GB 3836.4-2021《爆炸性环境 第4部分：由本质安全型“i”保护的设备》
• MT 381-2007《矿用压力传感器通用技术条件》

二、核心技术参数

三、功能特点与技术创新

1. 本安型设计突破

• 双重防护：电路采用限压+限流双重保护，通过10J能量限制测试
• 抗干扰能力：EMC三级防护，轻松应对井下电磁脉冲干扰

2. 智能监测系统

• 三色预警：
  • 绿灯：正常范围（≤80%额定压力）
  • 黄灯：预警区域（80%-95%额定压力）
  • 红灯：超限报警（＞95%额定压力）
• 自动校准：内置温度补偿算法，-20℃~60℃环境精度保持±0.1%FS

3. 数据管理升级

• 蓝牙传输：支持手机APP实时查看历史曲线（选配）
• 峰值捕捉：自动记录瞬时冲击压力，事件回放误差≤0.5ms

四、典型应用场景

1. 液压支架健康管理：
   • 监测立柱初撑力、工作阻力，数据直传集控中心
   • 替代传统机械表，精度提升10倍
2. 乳化液泵站优化：
   • 实时显示系统压力，避免空载运行
   • 故障压力溯源，维修效率提升40%
3. 管路泄漏检测：
   • 设定压力突变阈值，自动定位泄漏点
   • 配合定位系统，误差范围≤50米

五、标准化操作流程

1. 安装步骤

1. 选择M20×1.5标准接口，用生料带缠绕螺纹3-5圈
2. 顺时针旋紧至扭矩值达30N·m，确保密封圈无挤压变形
3. 长按电源键3秒开机，自动搜索蓝牙配对（如需）

2. 参数设置

1. 进入菜单→选择「量程设定」→输入密码（默认1234）
2. 根据被测系统调整单位（MPa/Psi/Bar）
3. 设置上下限报警值（支持三级报警阈值）

3. 数据读取

1. 实时值：主界面直接显示当前压力
2. 历史查询：按「OK」键进入记录列表，支持日期检索
3. 导出数据：插入U盘自动生成Excel报表（含MAX/MIN/AVG统计）

六、维护与安全须知

1. 定期检定：每6个月使用标准压力源校验，误差超±1%需返厂
2. 电池更换：
   • 使用专用工具开启电池仓，避免破坏防爆结构
   • 推荐使用碱性电池，禁止混用新旧电池
