泰安华纳机电 YTL系列圆图压力记录仪产品手册

一、产品概述

产品名称：YTL系列圆图压力记录仪（别名：圆图仪/压力自记仪）
产品型号：YTL130（基础型）、YTL610（增强型）
产品类型：矿用液压支柱专用监测设备
品牌厂商：泰安市华纳机电设备有限公司

核心价值：
国内首创机械式圆图记录技术，实现液压系统压力变化的连续曲线监测。设备通过自动绘制压力-时间圆图，为煤矿顶板管理提供可视化数据支撑，助力支护方案优化与安全隐患预警。

典型应用：

1. 液压支柱工作阻力动态监测（支持DW系列支柱）
2. 乳化液泵站系统压力波动分析
3. 综采工作面周期来压规律研究

二、核心技术参数

三、功能优势与创新设计

1. 机械式记录系统

• 免电源设计：纯机械传动，规避电子元件井下失爆风险
• 超长续航：钟表机芯连续运行240小时无需人工干预
• 抗振结构：双悬臂梁支撑笔架，振动工况下记录误差＜2%

2. 智能记录解析

• 压力-时间曲线：自动生成正弦波状压力轨迹，峰值标注清晰
• 数据追溯：每转对应24小时，支持任意时段压力事件回查
• 多级调零：笔架机构内置微调旋钮，适应不同量程校准

3. 工业级防护

• 外壳材质：304不锈钢铸造，耐腐蚀等级达C4级
• 防爆处理：所有接缝采用激光焊接，通过Ex ib I Mb认证

四、标准化操作指南

1. 安装步骤

1. 接口连接：将M20×1.5接头旋入被测系统，扭矩值控制在15-20N·m

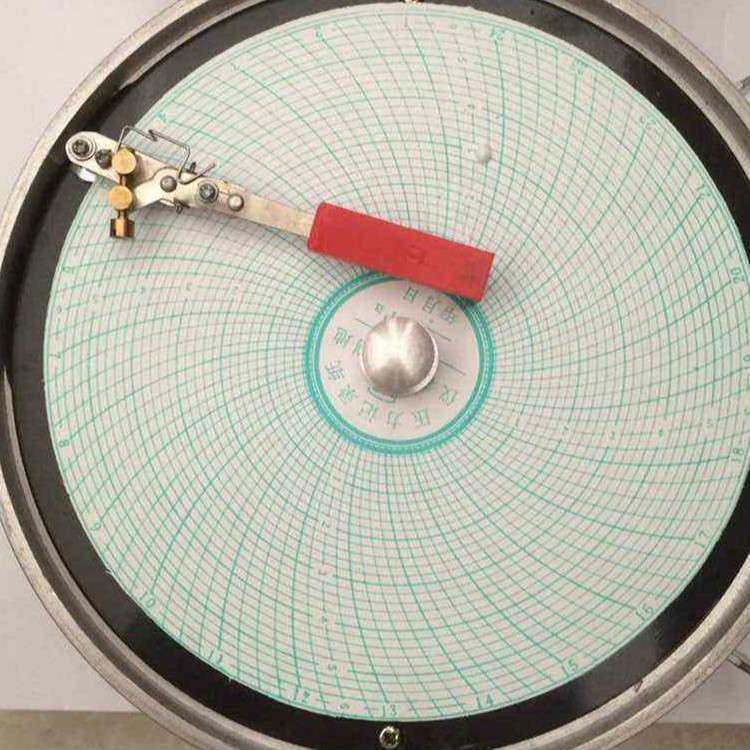

2. 装纸操作：
   • 向上抬起笔架至锁定位置
   • 顺时针取下压纸帽，平整放入圆图纸
   • 对齐时间刻度线，反时针旋紧压纸帽
3. 初始校准：通过调零旋钮使笔尖对准零位线

2. 数据读取

1. 曲线解析：
   • 横轴：时间（24小时刻度环）
   • 纵轴：压力值（0-60MPa分区）
2. 异常判定：
   • 锯齿状波动：系统存在气蚀或管路振动
   • 阶梯式下降：支柱密封件泄漏

3. 换纸周期

• 常规使用：每7日更换一次圆图纸
• 特殊工况：高粉尘环境建议每5日维护

五、维护保养规范

1. 定期检定

• 每6个月使用标准压力源校验，误差超±1.5%需返厂调试
• 检定依据：JJG 882-2019《压力变送器检定规程》

2. 日常维护

• 清洁要求：用压缩空气吹扫外壳，禁止液体直喷
• 机芯保养：每2年加注专用钟表油（GJB 1176A标准）
• 笔尖更换：磨损超0.5mm时替换，推荐使用原装耗材

3. 故障处理

• 记录中断：检查笔架是否卡滞，清洁导轨并润滑
• 压力失准：重新校准零位，仍异常则联系售后

六、服务支持体系

• 质保承诺：整机1年质保
• 技术支持：
  • 免费提供圆图解析培训（含曲线异常判定课程）
  • 开发专用APP实现圆图数字化转换（选配服务）
• 配件供应：常用耗材48小时送达
