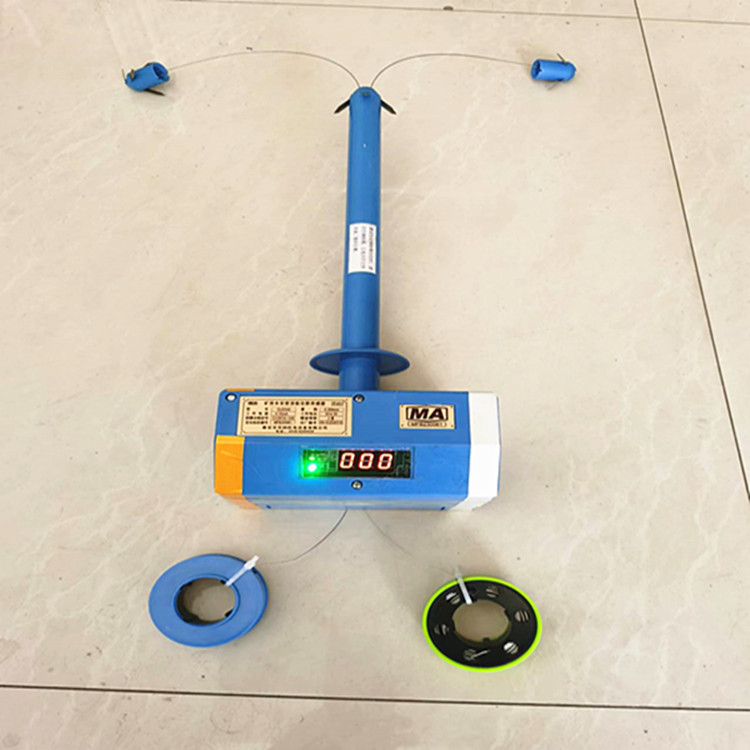

华纳机电一体式矿用本安型顶板位移传感器GUD400W

一体式矿用本安型顶板位移传感器的安装方法与参数介绍

一、安装方法

1. 安装前准备
   • 位置选择：安装地点需满足无滴水、无杂物、支护良好、便于维护的条件，且不影响行人及行车。
   • 设备检查：确认传感器型号、防爆标志（如ExibI Mb）及技术参数符合使用环境要求。
   • 工具准备：打孔工具（孔径通常为32mm）、锚杆/锚索、张拉机、密封件、防腐油脂等。
2. 打孔与固定
   • 打孔：在巷道顶部或两帮选定位置打孔，孔径需与锚杆/锚索直径匹配（如32mm），深度根据设备要求确定。
   • 固定传感器：
     • 锚杆固定：将传感器探头穿入锚杆，保持居中后旋紧紧固螺母；若使用锚索，需用张拉机张紧锚索。
     • 底座固定：将传感器固定座穿入两帮与底板交界的锚杆/锚索中，旋紧螺母或用张拉机固定。
3. 电缆连接
   • 去套：去除电缆外护套，露出线芯，避免割破芯线外皮。
   • 穿圈：依次穿入压线嘴、金属护圈、密封胶圈（顺序不可错）。
   • 入盒：将电缆护套深入接线盒器壁内5～15mm，复位密封圈、金属护圈、压线嘴，并上紧压线板。
   • 除杂与密封：清除接线盒内杂物，合上上盖，拧紧螺栓，涂抹防腐油脂。
4. 调试与校准
   • 通电测试：接通电源（如DC 12V外接电源），用计算机在线校零，确认传感器输出信号正常。
   • 功能验证：检查两路顶板位移显示、报警值设定（0～300mm可调）及红外遥控功能（距离≤5m）。

二、一体式矿用本安型顶板位移传感器技术参数

以GUD300W(A)矿用本安型顶板位移传感器为例：

1. 供电与电流
   • 工作电压：DC 4.5V（电池组供电）或DC 12V（外接电源供电）。
   • 工作电流：≤200mA（电池组供电），≤60mA（外接电源供电）。
2. 测量范围与精度
   • 量程：两路，0～300mm。
   • 分辨率：1mm。
   • 误差：±2.5%（满量程）。
3. 显示与输出
   • 显示方式：LED四位数码管显示。
   • 输出信号：
     • 模拟量：频率200Hz～1000Hz，脉冲宽度＞0.3ms，高电平电压≥3V，低电平＜0.5V。
     • 数字量：RS485接口，传输速率2400bps，信号峰峰值2.0～10.0V。
4. 环境适应性
   • 温度：0～40℃（需符合GB3836.1-2010标准）。
   • 湿度：≤98%。
   • 大气压力：80～110kPa。
   • 防爆等级：矿用本质安全型，防爆标志ExibI Mb。
5. 其他参数
   • 通道数量：1路。
   • 传输距离：有线传输可达1km。
   • 防护等级：适应煤矿井下爆炸性气体环境，无破坏绝缘的腐蚀性气体。

三、一体式矿用本安型顶板位移传感器注意事项

• 安装对中性：传感器拉杆或加长杆需保持对中，避免倾斜导致测量误差或损坏设备。
• 电缆防护：避免电缆过度弯曲或受外力损伤，接线时电源线与信号线不可接错。
• 环境防护：在粉尘、油污、水污严重环境中，需加装防护装置。
• 维护要求：长期不用时应存放于干燥、无腐蚀气体环境中，再次启用前需校正并检查稳定性。

通过规范安装与参数匹配，可确保矿用本安型顶板位移传感器在煤矿井下安全、稳定运行，为顶板位移监测提供可靠数据支持
