华纳机电分体式矿用本安型顶板位移传感器GUD300W

分体式矿用本安型顶板位移传感器
型号GUD300W
一、产品概述

矿用本安型顶板位移传感器是煤矿、隧道等地下工程中顶板稳定性监测的核心设备，通过高精度测量顶板与围岩的离层位移量，实时预警潜在塌方风险，保障作业人员安全。其采用本质安全型电路设计，满足煤矿井下易燃易爆环境的防爆要求，并通过国家矿用产品安全标志认证（MA认证），是矿山安全监测系统的关键组成部分。

二、分体式矿用本安型顶板位移传感器核心技术与工作原理

1. 测量原理

• 电感式/光电式双模设计：

  • 电感式：通过磁感应线圈与位移靶的电磁耦合，将机械位移转化为电信号，适用于粉尘较多的恶劣环境。

  • 光电式：采用红外光栅编码技术，通过光信号变化捕捉位移量，精度更高，抗电磁干扰能力强。

• 数字信号输出：内置高精度AD转换芯片，将模拟信号转化为数字信号（RS485/4-20mA可选），直接对接监测系统，避免传输误差。

2. 防爆与防护设计

• 本安防爆结构：电路采用限流、限压设计，确保在瓦斯浓度超标环境下无火花风险。

• IP67防护等级：全封闭不锈钢外壳，防尘、防水、防腐蚀，适应井下潮湿、高粉尘及震动环境。

三、分体式矿用本安型顶板位移传感器产品功能与优势

1. 智能化监测功能

• 实时显示与报警：

  • 内置LED数码屏实时显示位移量（分辨率0.1mm），支持光控背光，井下低光照环境清晰可见。

  • 两级报警阈值设置（预警/紧急报警），超限时触发声光报警（蜂鸣器+红色LED闪烁），同步推送信号至地面监控中心。

• 数据存储与传输：

  • 内置FLASH存储器，可存储1年以上历史数据（按10分钟/次采样频率）。

  • 支持红外遥控数据提取，或通过RS485接口连接矿用监测分站，实现数据无线远传（可选配LoRa/ZigBee模块）。

2. 超低功耗与长寿命

• 微功耗设计：采用DC4.5V锂亚电池供电，静态电流≤30μA，连续工作时长≥18个月，减少井下频繁更换电池的风险。

• 自诊断功能：电池电压、传感器状态实时监控，低电量自动提醒。

3. 便捷安装与维护

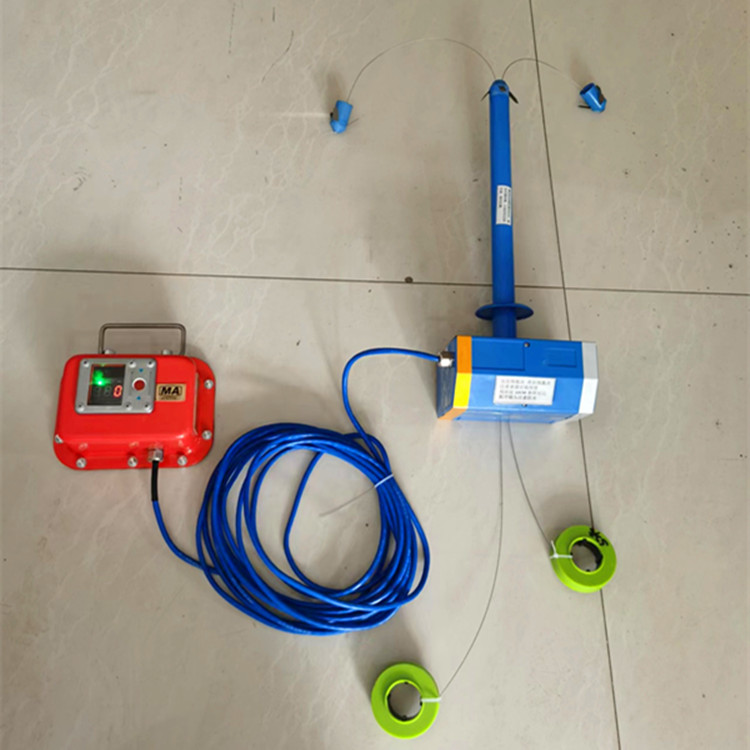

• 分体式结构：

  • 位移基桩：预埋于顶板钻孔内，固定基准点。

  • 传感器主机：通过磁吸或螺栓固定于基桩，支持360°角度调节，适应不同巷道走向。

• 免标定设计：出厂预校准，开箱即用，无需现场调试。

四、分体式矿用本安型顶板位移传感器技术参数详解

五、分体式矿用本安型顶板位移传感器典型应用场景

1. 煤矿巷道顶板监测：

   • 实时监测顶板离层量，结合矿压分析软件预测冒顶风险，指导超前支护。

   • 案例：山西某煤矿应用后，顶板事故率降低75%，维护成本减少40%。

2. 隧道施工安全：

   • 安装于隧道拱顶，监测围岩变形趋势，优化掘进参数。

3. 城市地下空间：

   • 地铁隧道、人防工程长期稳定性监测，防范地面沉降。

六、配套系统与扩展功能

• 地面监控平台：

  • 支持接入KJ95N、KJ740等主流煤矿安全监控系统，生成位移-时间曲线、预警报表。

  • 手机APP远程查看数据，支持微信/短信报警推送。

• 数据分析服务：

  • 提供位移速率分析、围岩蠕变模型拟合等算法，辅助灾害预警。
    展示价格为部分配件价格，请根据产品具体型号致电咨询。
