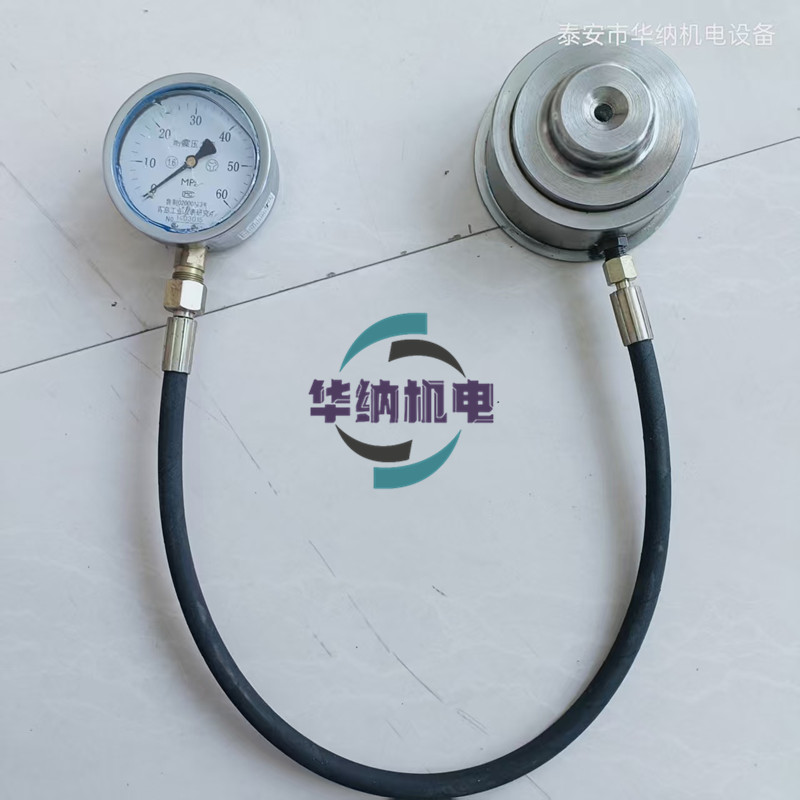

矿用单体支柱液压压力盒HC-45

矿用单体支柱液压压力盒产品介绍

一、产品概述

单体支柱液压压力盒是专为煤矿井下及岩土工程设计的压力检测设备，主要用于单体液压支柱维修后的性能检测，以及井下支柱、棚架等支护结构的压力监测。其核心功能是确保支护系统的安全性和稳定性，防止因压力异常导致的安全事故。

二、工作原理

1. 液压机械式原理
   通过内部油压变化驱动指针压力表，将支护结构承受的压力转换为直观的机械读数。当支柱或棚架受力时，压力盒内部液体压力变化，推动指针指示具体压力值。

2. 传感器式原理（高精度型）
   采用应变式传感器技术，需配合GSJ-2A仪表使用。传感器承受压力后，通过电信号转换实现数字化显示，测量精度可达0.025MPa，满足精密监测需求。

三、核心功能特点

四、技术参数

五、应用场景

1. 煤矿井下支护监测
   • 实时监测单体液压支柱的工作状态，确保顶板支护安全。
   • 检测支柱维修后的密封性能和承载能力，避免漏液或失效风险。
2. 岩土工程压力检测
   • 用于棚架、锚杆等支护结构的压力评估，预防地质灾害。
   • 长期监测工程稳定性，为施工方案调整提供数据支持。

六、操作与维护指南

1. 操作步骤
   • 将矿用单体支柱压力盒置于支护结构与承载物之间，记录初始压力值（Pm）。
   • 定期检测压力变化，通过公式换算为承载量（如吨或千牛）。
   • 传感器式需使用SY-II型检测仪巡回检测，确保数据连续性。
2. 维护要点
   • 避免随意松动压力表，防止损坏；定期校准传感器，确保精度。
   • 保持设备清洁，防止煤尘进入影响性能；长期停用时需防潮处理。
   • 液压机械式需定期检查油液质量，及时更换老化密封件。

七、市场情况与趋势

1. 市场需求
   • 随着我国煤炭开采深度和强度的增加，对高性能单体液压支柱的需求持续增长，压力盒作为配套检测设备，市场需求量逐年攀升。
   • 煤矿井下支护设备市场年需求量约1000万套，压力盒占据重要份额。
