单体液压支柱工作阻力检测仪

泰安华纳机电 SY-40B型增压式单体液压支柱工作阻力检测仪产品手册

一、产品概述

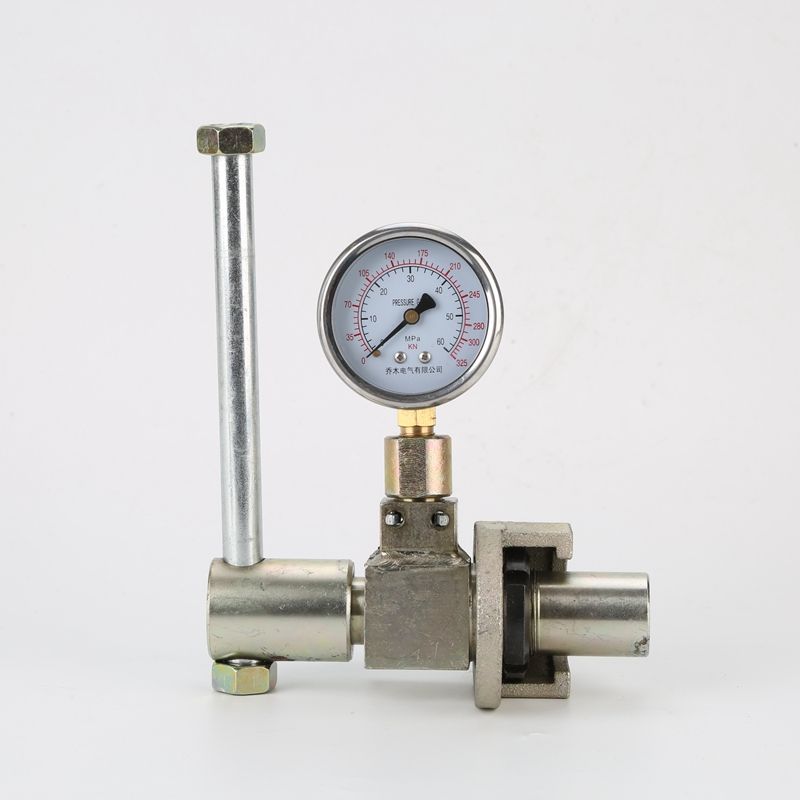

产品名称：SY-40B型增压式单体液压支柱工作阻力检测仪
产品型号：SY-40B
产品类型：单体液压支柱专用检测设备
品牌厂商：泰安市华纳机电设备有限公司

核心用途：
专为煤矿液压支柱性能检测设计，通过增压式液压系统精准测量支柱的工作阻力、安全阀开启压力及密封性能，确保支柱满足《煤矿安全规程》要求。设备广泛应用于：

1. 新支柱出厂质量检验
2. 在用支柱周期性安全评估
3. 维修后支柱性能复核

执行标准：

• MT 112.1-2006《矿用单体液压支柱 第1部分：通用要求》
• AQ 1119-2023《煤矿井下液压支架安全技术规范》

二、核心技术参数

三、结构创新与性能优势

1. 增压系统设计

• 手动液压增压：采用二级增压缸结构，通过手动泵实现0-60MPa无级调压，避免电动泵的噪音与电磁干扰
• 双指针压力表：主指针实时显示压力，副指针记录峰值，数据可追溯性强

2. 安全防护机制

• 超压保护阀：当压力超过60MPa时自动泄压，防止支柱爆缸风险
• 防爆软管：标配3米长高压软管，耐压100MPa，通过MT/T 98-2006认证

3. 便携性突破

• 整机采用航空铝合金材质，重量减轻40%
• 模块化收纳设计，所有附件可装入手提箱，单兵即可携带至井下作业面

四、标准化操作流程

1. 检测前准备

1. 检查乳化液液位，补充至观察窗中线
2. 安装被测支柱至检测仪接口，确保O型圈密封
3. 关闭卸压阀，逆时针旋转增压手柄至初始位置

2. 工作阻力检测

1. 顺时针匀速摇动增压手柄，观察压力表升压
2. 待支柱活柱完全伸出且压力表稳定后，记录主指针数值
3. 对比《支柱技术手册》判定是否达标（通常≥90%额定阻力为合格）

3. 安全阀校验

1. 继续增压至安全阀开启瞬间，副指针自动锁定峰值
2. 开启压力应符合设计值的±5%偏差要求
3. 缓慢逆时针卸压，观察支柱回缩是否平稳

4. 密封性测试

1. 保压5分钟，压力下降值≤0.5MPa为合格
2. 用检漏液涂抹各连接处，确认无气泡产生

五、使用注意事项

1. 介质管理：严禁使用清水替代乳化液，冬季需添加防冻剂
2. 压力控制：增压速率≤2MPa/s，避免冲击载荷损坏传感器
3. 维护保养：
   • 每月清洁增压缸内壁，涂抹专用液压油
   • 每半年校验压力表（建议送至省级计量院）
4. 故障处理：
   • 升压缓慢：检查吸液滤网是否堵塞
   • 无法保压：更换密封组件（O型圈/组合垫）

六、售后服务承诺

• 质保政策：主机1年质保，易损件1个月更换
• 技术支持：7×24小时技术热线，疑难问题48小时上门服务
• 培训体系：
  • 基础班：设备操作与日常维护（1天）
  • 高级班：故障诊断与液压系统原理（3天）
• 配件供应：全国8大区域仓库，常用件24小时发货
